Soal Rangkaian Seri Paralel dan Gabungan Seri Paralel

Soal Rangkaian Seri Paralel dan Gabungan Seri Paralel

1.      Perhatikan gambar berikut!



Suatu tahanan yang dihubungkan secara seri, diketahui R1= 3Ω , R2= 4Ω , R3= 7 Ω dan tegangan sumber V= 20V, maka hitunglah:

            a) Hambatan pengganti (R_T)

                        b) Arus yang mengalir pada rangkaian tersebut (I)

Penyelesaian:

Diketahui:

R₁= 3Ω                  V= 20V

R₂= 4Ω

R₃= 7 Ω

Ditanya:

            a) R_T ?                 b) I ?



2.     Perhatikan gambar berikut!

suatu tahanan yang dirangkai paralel, diketahui R1= 5Ω , R2= 3Ω , R3=  4Ω dengan sumber tegangan V= 24V, maka hitunglah:

           a) Hambatan pengganti (R_T)

           b) Arus yang mengalir pada rangkaian tersebut (I)

      Diketahui:

      R₁= 5Ω                  V= 24V

      R₂= 3Ω

      R₃= 4Ω

      Ditanya:

            a) R_T ?                 b) I ?

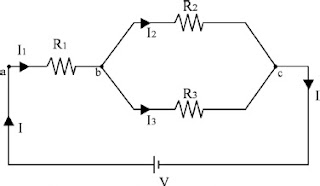

3.    Perhatikan gambar berikut!

Suatu tahanan yang dirangkai paralel, diketahui R1= 6Ω , R2= 3Ω , R3=  5Ω dengan sumber tegangan V= 12V, maka hitunglah:

           a) Hambatan pengganti (R_T)

           b) Arus yang mengalir pada rangkaian tersebut (I)

           Diketahui:

      R₁= 6Ω                  V= 12V

      R₂= 3Ω

      R₃= 5Ω

      Ditanya:

            a) R_T ?                 b) I ?

            Jawab:

a)   Untuk menyelesaikan rangkaian gabungan, terlebih dahulu menganalisa rangkaiannya. Kemudian menggantikan tahanan yang tersambung paralel menjadi Rp.
